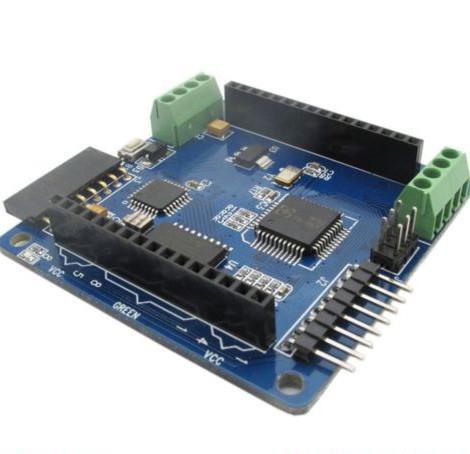

צבע מלא קשת 8 x 8 מטריקס מנהל התקן מגן Colorduino V2.0 DM163 RGB LED הנהג לוח מודול 5V עבור uno r3
הצגת המוצר:
מעגל הנהג מבוסס על 3 MBI5168 קבועים קבועים הנוכחי לשקוע הנהג M54564 darlington מקור, זוגות Colorduino M54564 עם הנהג הנוכחי DM163 קבוע הנוכחי. על מנת לנהוג טוב יותר את המטריצה RGB ולהגיע הביצועים הטובים ביותר שלהם, אנו משתמשים מקצועי שבב LED שבב DM163 על הלוח, באמצעות DM163, Colorduino רווחים שלושה 8 + 6 סיביות ערוצים של חומרה PWM שליטה של LED לשחרר את ATMEGa328P מן הצורך ליישם אותו בתוכנה. ואת DM163 כולל משמרות, תפסים נתונים, ערוץ 8 × 3 קבוע הנוכחי ו 64 x 256 PWM ברמת אפור עבור לכל צבע! כל ערוץ מספק זרם מרבי של 60 מילי-אמפר.
לכן, כל נקודה RGB יש 256 × 256x256 = 16,777,216 צבעים (16 מיליון) בתיאוריה, וזה קל להשתמש 6B לתקן את הרישום כדי לכייל את השגיאה הנוכחית עבור כל נוריות צבע
מגן זה ניתן לתכנות באמצעות מתאם USB FT232
כוח מסופק על ידי כותרות סיכה או באמצעות 2 סטים של מסופי בורג מיני, מתג שקופית בחירה בין השניים. עם הצד הרועה, אתה פשוט יכול להשתמש באספקת החשמל 5V, ובצד הטרמינל, עכשיו תמיכה 6.2-7.5V אספקת החשמל, יותר מ 7V יגרום קדחת DM163 ואספקת יותר מ 9V עשוי לשרוף את הלוח שלך. סיכות הביאו את קצה הלוח כוללים RX, TX ו- DTS, אשר ניתן להשתמש בהם כדי לתכנת מחדש את שבב ATmega המשולב, ו- SCA ו- SCL עבור תקשורת I2C. נורית ירוקה בחזית הלוח מציינת הספק, למרות שהיא מוסתרת בעיקר ברגע שתחבר את לוח המטריצה פנימה.
אם יש לך עבור UNO, אבל רק רוצה לנהוג RGB LED מטריקס, אתה יכול לשקול את זה מגן צבעים, זה תואם ל Colorduino v2.0.
כדי לגרום לזה לעבוד, אתה צריך את זה מטריקס LED RGB.
החבילה כוללת:
1PCS x צבע מלא קשת צבע Colorduino V2.0 מטריקס RGB LED מגן מגן עבור Uno עשה זאת בעצמך
